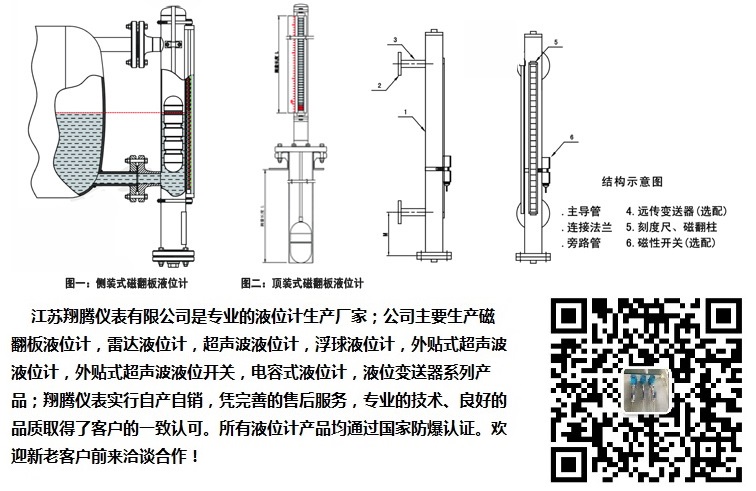

汽油液位計是本公司引進、吸收國內外同類產品，并加以消化、吸收、提高，按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品?？捎糜诟鞣N塔、罐、槽、球形容器和鍋爐等設備的介質液位測量。該磁性液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。全過程測量無盲區，顯示醒目，讀數直觀，且可配備夜光顯示。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其優良性。因此，它比傳統的玻璃管式、板式液位計具有更高的可靠性、安全性、**性、實用性

       該變送器的傳感器以捆綁的形式固定在型XT-UHZ-50/C磁性液位計的主導管外側，使其處于液位計同一磁耦系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用而動作，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20MADC標準信號輸出，該信號可方便地與我公司生產的微電腦工業智能控制儀配套使用，或接其它二次儀表，從而達到顯示、控制、調節和報警的目的。

特點

   ● 結構非常簡單、堅固可靠、持久耐用、幾乎無需維護,可在戶外長期使用；

   ● 磁翻板與測量筒內的磁浮子及介質、磁性報警開關是互相隔離的;

   ● 工作壓力：真空~42MPa，密度*低可達0.459cm3；

   ● 工作溫度：-190~+425℃；

   ● 不受被測介質物理和化學狀態的影響。如:介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。**用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量;

   ● 可選配單刀單擲(SPST)、單刀雙擲(SPDT)型無源雙穩態磁性開關,實現高低液面、界面控制或報警。磁性開關數量不受限制；

   ● 可選配干簧管液位傳感器、磁致伸縮液位傳感器、電容式二線制液位傳感器,輸出4-20mADC(或帶HART協議)信號,實現遠距離集中測量與控制；

   ● 二線制液位傳感器可帶LED數碼顯示便于夜間觀測；

[汽油液位計主要技術參數]

    測量范圍：500～19000mm（更長定制）

    準確度：±8mm 特殊要求：±4mm

    輸出信號：二線制4～20mA

    電源電壓：24V

    負載能力：600Ω

    功耗：〈1.0W

    環境溫度：-40℃～+280℃，特殊型可達450℃

    介質溫度：〈200℃

    防護等級：IP65

    防爆等級：本安型ib II CT4 隔爆型dII BT4

    遠傳距離：10Km，敷設電纜其電容、電感不超過0.2μF，5mH

    控制報警開關

輸出型式：常開常閉開關信號                      報警精度：+10mm

環境溫度：-40～80℃                             工作壽命：≥105次

出線接口：M20?1.5或內螺紋3/4″

  連接過程 ：側 裝 式  DN50   PN4.0連接過程 ：側 裝 式 HG20592-97 DN25   PN4.0（或用戶指定）

           頂 裝 式 HG20592-97 DN100 PN1.6（根據用戶指定要求）

           夾套法蘭 HG20592-97 DN15   PN1.6（根據用戶指定要求）

                   頂 裝 式 DN100  PN1.6（根據用戶指定要求）

                  夾套法蘭  DN15    PN1.6（根據用戶指定要求）

遠傳裝置

輸出信號：4～20mA                               負載阻抗：350Ω（24VDC時）

供電電源：18～30VDC（額定24VDC）             環境溫度：-40～80℃

相對濕度：≤90%RH                               功    耗：0.5W

液位計安裝說明：

1、開箱檢查儀表的型號是否與選購的型號一致，法蘭尺寸及中尺距是否與現場尺寸一致。

2、儀表必須垂直安裝，垂直度應小于5°。

3、安裝前必須清潔管道確保管道清潔無雜物堵塞。

4、浮子一般放置在液位計腔體一側。

5、安裝前先用浮子沿翻板自上向下導引一次，確保此時翻板上的翻柱全部翻為白色。

6、檢查安裝完畢后，打開液位計根部法蘭，將浮子插入儀表腔體中，浮子以標有箭頭方向為上部。

7、液位計在投運之前，先緩慢打開引口閥，將液體介質緩慢引入，以免浮子隨液體管道急速上升而造成翻柱翻轉混亂。

汽油液位計校準說明：

1、對翻板顯示的校準 所有液位計在出廠之前均進行嚴格的校準，出廠標準以下法蘭中心線為零點，以上法蘭中心線為滿度，兩法蘭中心距為儀表的使用范圍。用戶如發現進液后標尺和零位與實際有誤差，可松開喉箍，移動翻板的位置，調節翻板（標尺）的位置正好對應實際的液位值。如果發現翻板上翻柱排列雜亂無章，可在安裝前用浮子對準翻柱自上向下移動，使翻柱排列整齊。當翻柱排列整齊并且浮子以下為紅色以上為白色時，說明校準完整，可進水或移動浮子觀察翻柱的變化。

2、傳感器輸出值的校準

⑴按照傳感器接線圖接線，注意24伏的正負。

⑵緩慢進水，使翻柱正好翻到標尺的零位（或用戶事先設定好的位置），調節零位電位器，使電流輸出為4mA

⑶緩慢進水，使翻柱正好翻到標尺的滿度（或用戶事先設定好的位置），調節滿度電位器，使電流輸出值正好為20mA

⑷重復以上步驟，直到輸出準確為止。一般出廠均已調整過，用戶無需再調節。如需調節，一般 調節2至3遍即可。

使用須知：

1、液位計安裝必須垂直，以保證磁性浮子在主體管內上下運動自如。

2、液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。

3、液位計筒體周圍不允許有導磁體靠近，否則會直接影響液位計正常工作。

4、液位計出廠時一般不保溫，但可根據用戶需求代為保溫。如用戶自行采用伴熱管路時，必須選用非導磁材料。

5、為防止運輸途中磁性浮子在主體管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。

6、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色

7、液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地直入主體管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）

8、打開底法蘭，裝入磁性浮子時，應注意重端磁性一端向上，不能倒裝，液位計腔體內不能有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。

9、根據介質情況，可定期清洗主體管，清除管內沉積物雜質。
