快裝式電磁流量計采用了新型的衛生型襯里材料和襯里工藝，符合食品行業的衛生要求，同時采用了不銹鋼外殼及不銹鋼卡箍連接，方便衛生型電磁流量計的快速拆卸、清洗，使衛生型電磁流量計在使用過程中不易被污染，可**應用于礦泉水、醬油、果醬、啤酒、果汁、米酒、牛奶等食品的生產制造過程及衛生、化工等領域。
特點：
?采用新型的衛生型襯里材料，防止了測量介質殘余物在測量管中的堆積。
?采用快速連接方案，電磁流量計便于拆卸、維護和清洗。
主要技術參數：
?公稱通徑：DN10～DN300mm
?公稱壓力：1.0～4.0MPa
?精 確 度：±0.5%；±0.3%
?測量范圍：0～10m/s(流速)
?襯里材料：PTFE PFA
?電極材料：316L不銹鋼、HB、HC、鈦、鉭
?外殼材料：不銹鋼
?介質溫度：-10℃ ～ +120℃（一體型）
-10℃ ～ +180℃ (分體型)
?環境溫度：-25℃ ～ +60℃
?連接方式：ISO標準快速接頭
?電 源：220V AC 或 24V DC
快裝式電磁流量計是一種高性能、可靠性的流量計，它采用了新一代專用優質衛生型襯里材料和便于經常清洗的連接方式，**應用于食品、醫藥和釀造等衛生要求較高的行業流量測量。
卡箍式電磁流量計
主要技術指標
公稱通徑 | 25、40、50、80、100 |
介質電導率 | ≥5μs/cm |
工作壓力 | 0.6MPa 1.0 MPa 1.6MPa |
精度 | 示值的±1.0％或±0.5％（可選±0.3％） |
襯里材料 | PTFE F46 PFA |
電極材料 | 316L不銹鋼 |
安裝形式 | 一體式 分體式 |
連接方法 | 卡箍式，符合ISO2037配套提供連接附件 |
其它技術指標，例如：流速、量程、環境溫度、介質溫度、供電電源、功耗、防爆要求、防護等級、輸出信號、通訊、電氣連接等都與普通法蘭式電磁流量計相同。 | |

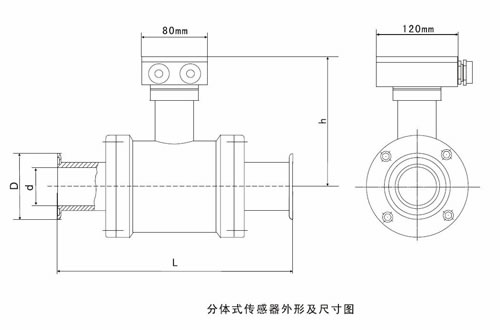

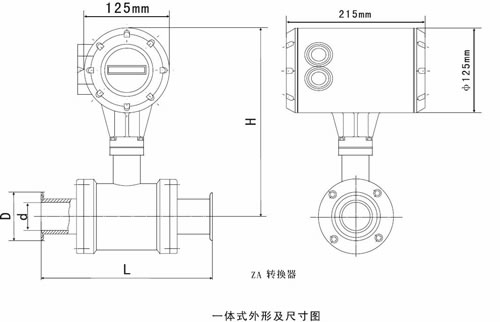

外型及安裝尺寸
外形尺寸表
通徑 | 耐壓MPa | H | h | L | d | D |
25 | 0.6
1.0
1.6 | 235 | 115 | 229 | 22.4 | 50.5 |
40 | 260 | 127 | 233 | 35.1 | 50.5 | |
50 | 270 | 140 | 283 | 47.8 | 64 | |
80 | 280 | 154 | 287 | 73.1 | 91 | |
100 | 290 | 163 | 350 | 98.6 | 119 |
快裝式電磁流量計測量范圍的選擇：
| 內徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
| Qmin（m3/h） | 0.0283 | 0.0636 | 0.12 | 0.176 | 0.29 | 0.452 | 0.7 | 1.19 |
| Qmax（m3/h） | 4.24 | 9.54 | 16.96 | 26.5 | 43.42 | 67.85 | 106.0 | 179.0 |
| 內徑 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| Qmin（m3/h） | 1.8 | 2.82 | 4.41 | 6.36 | 11.3 | 17.6 | 25.4 | 34.6 |
| Qmax（m3/h） | 271.0 | 424.0 | 662.0 | 954.0 | 1690 | 2650 | 3810 | 5190 |
| 內徑 | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
| Qmin（m3/h） | 45.2 | 57.2 | 77.6 | 85.5 | 101.0 | 138.0 | 180.0 | 229.0 |
| Qmax（m3/h） | 6780 | 8570 | 10600 | 12800 | 15200 | 20700 | 27100 | 34300 |
| 內徑 | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
| Qmin（m3/h） | 282.0 | 342.0 | 407.0 | 554.1 | 732.7 | 916.0 | 1131.0 | 1368.4 |
| Qmax（m3/h） | 42400 | 51300 | 61000 | 83121 | 108566 | 137404 | 169635 | 205258 |
